鍛造廠無損探傷鍛件的方法比較

        鍛造廠檢驗鍛件的方法可歸結為，內部檢測和外部檢測。鍛件質量的高低可評判的依據是通過各種檢測方法得出的結果。今天小編代表山西永鑫生鍛造廠為大家介紹一下對無損探傷鍛件的方法有哪些以及它們的優缺特點與適用范圍。



1、射線探傷



優點：

       適用于幾乎所有材料，探傷結果（底片）顯示直觀、便于分析 ，探傷結果可以長期保存，探傷技術和檢驗工作質量可以檢測。



缺點：

       鍛造廠檢驗成本較高，對鍛件的裂紋類缺陷有方向性限制，需考慮安全防護問題（如X，γ射線的傳播）。



范圍：

        檢測鑄件及焊接件等構件內部缺陷，特別是體積型缺陷（即具有一定空間分布的缺陷）。

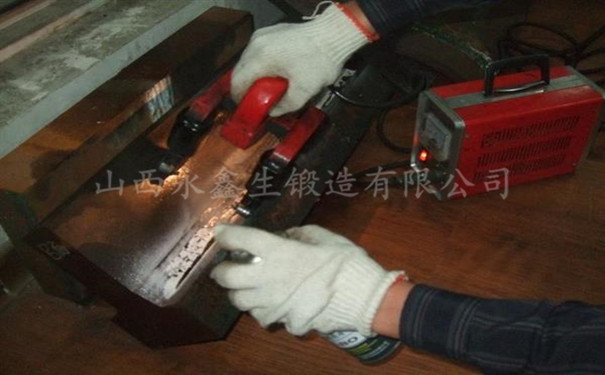

2、磁粉探傷

優點：

       直觀顯示鍛件缺陷的形狀、位置、大小，靈敏度高，可檢缺陷小寬度約為1μm，幾乎不受鍛造廠試件的大小和形狀的限制，檢測速度快、工藝簡單、費用低廉，且操作簡便、儀器便于攜帶。

缺點：

       只能用于鐵磁性材料的工件，只能發現表面和近表面缺陷，對鍛件缺陷方向性敏感能知道缺陷的位置和表面長度，不知道缺陷的深度。

范圍：

        檢測鍛件、焊縫和機械加式零件等鐵磁性材料的表面和近表面缺陷（如裂紋）

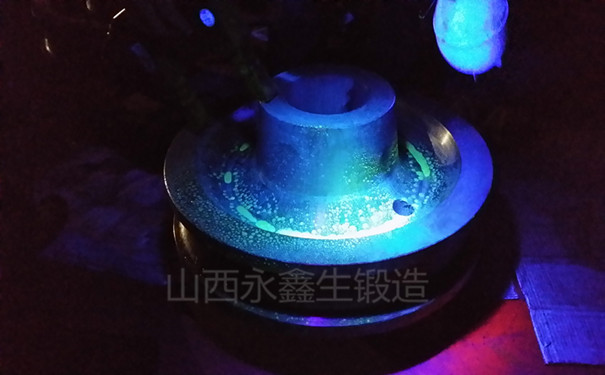

3、滲透探傷

優點：

       設備簡單，操作簡便，投資小，效率高（對復雜試件也只需一次檢驗），適用范圍廣（對表面缺陷，一般不受試件材料種類及其外形輪廓限制）。



缺點：

       鍛造廠只能檢鍛件測開口于表面的缺陷，且不能顯示缺陷深度及缺陷內部的形狀和尺寸。無法或難以檢查多孔的材料，檢測結果受試件表面粗糙度影響。難于定量控制檢驗操作程序，多憑檢驗人員經驗、認真程度和視力的敏銳程度。

范圍：

        用于檢驗有色和褐色金屬的鍛件、焊接件以及各種陶瓷、塑料、玻璃制品的裂紋、氣孔、分層、縮孔、疏松、折疊及其他開口于表面的缺陷。







4、渦流探傷

優點：

        適于自動化檢測（可直接以電信號輸出）。非接觸式檢測，無需耦合劑且速度快，適用范圍較廣（既可檢測缺陷也可檢測材質、形狀與尺寸變化等）

缺點：

       只限用于導電材料，對形狀復雜試件及表面下較深部位的缺陷檢測有困難，檢測結果尚不直觀，判斷缺陷性質、大小及形狀尚難

范圍：

        用于鋼鐵、有色金屬等導電材料所制成的鍛件，不適于玻璃、石頭和合成樹脂等非金屬材料。



5、超聲波探傷



優點：
       適于內部缺陷檢測，探測范圍大、靈敏度高、效率高、操作簡單，適用廣泛、適用靈活、費用低廉

缺點：

       鍛造廠探傷結果顯示不直觀，難于對缺陷作精確定性和定量，一般需用耦合劑，對鍛件形狀和復雜性有一定限制。

范圍：

        可用于金屬、非金屬及復合材料的鑄、銀、焊接與板材。
